DAB Linearverstärker -->

Low Power Linearverstärker in kompakter Bauform zwischen 2 und 5 HE für den Betrieb kostengünstiger Small-Scale-DAB/DAB+Sendeanlagen mit einer Leistung von 100 Watt bis 1000 Watt. Die Konfiguration erfolgt per USB über den PC.

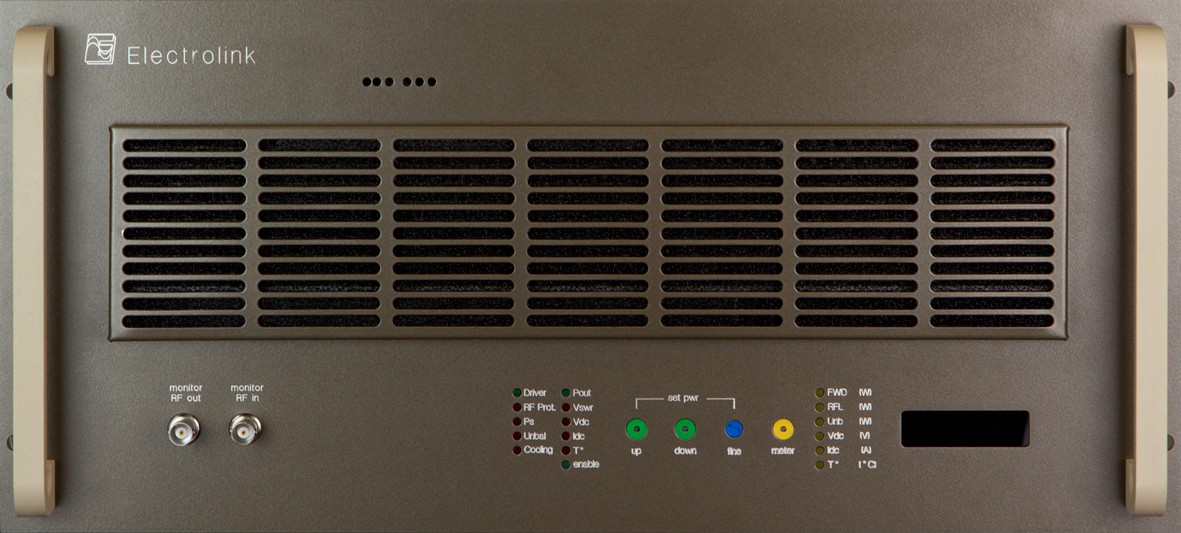

DAB 500W-1kW Amplifier

Das Eingangssignal wird über eine BNC-Buchse zugeführt. Das Ausgangssignal (Antennenanschluss) steht über eine N-Buchse zur Verfügung.

Alle Betriebsparameter inklusive Ausgangsleistung und Temperatur können überwacht werden.

TECHNISCHE DATEN
FREQUENZBEREICH VHF BIII (174–240 MHZ)
STANDARDS DAB: EN 300 401 v1.4.1
DMB: EN TS 102 428 v1.1.1
EINGANG BNC-Anschluss -6dBm, +-3dB
BETRIEBSTEMPERATUR -5°C bis 45°C
LUFTFEUCHTIGKEIT 95% nicht kondensierend
INSTALLATIONSHÖHE bis zu 3000m über NN
SICHERHEIT EN 60215
HF-SPEZIFIKATIONEN
DAB-MODI I, II, III, IV
BETRIEBSMODI MFN, SFN
SCHULTER typischerweise > 30 dB (vor Maskenfilter)
MER typischerweise > 30dB
VSWR 1.4
HF-EMISSION EN 302 077 1-2
REFERENZFREQUENZEN
INTEGRIERTE REFERENZ 10MHZ OCXO
EXTERNE REFERENZ 10MHZ, 1PPS
FREQUENZSTABILITÄT kleiner 1×10 ̄⁹ (über 24 Stunden)
VERFÜGBARE OPTIONEN
MASKENFILTER
MODELLE
HF-AUSGANGSLEISTUNG 100W 250W 500W 1000W
GRÖSSE 2 HE 19” 2 HE 19” 3 HE 19” 5 HE 19”
HF-AUSGANG 7/16” 7/16” 7/16” 7/16”
BETRIEBSSPANNUNG 90÷264V 90÷264V 90÷264V 90÷264V
